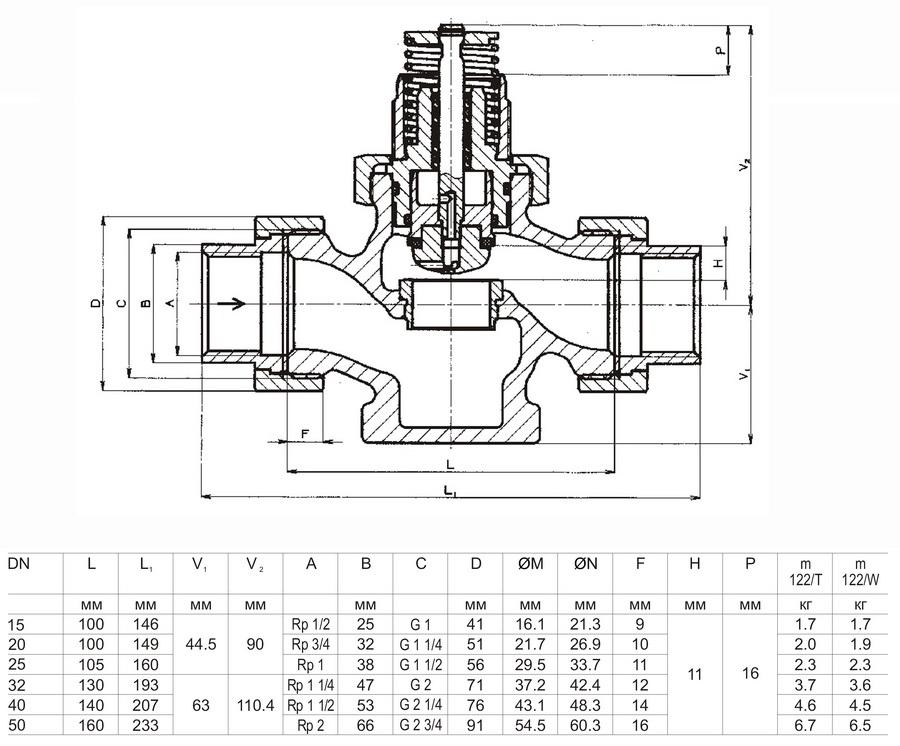

Габариты регуляторов температуры прямого действия LDM RT 122 T

Габариты теплообменников Tranter

Диаграмма настройки регуляторов температуры прямого действия LDM RT 122 T

Диаграмма настройки регуляторов температуры прямого действия LDM RT 122 T

Купить регулятор температуры прямого действия LDM RT 122 T


Регулятор температуры RT 122 T LDM

Регулятор температуры прямого действия RT 122 T LDM

- это регулятор, предназначенный для автоматического поддержания значения температуры теплоносителя, изменением расхода греющей среды через клапан.

Расходная характеристика регуляторов температуры прямого действия RT122, оптимизирована для теплоснабжения жилых домов и офисных зданиий.

Преимущества регуляторов температуры прямого действия RT:

  • Разгруженный по давлению клапан серии LDM обеспечивает надёжное регулирование даже в системах со значительным располагаемым давлением.
  • Компактные габаритные размеры и масса стали отличительной чертой регуляторов температуры RT.
  • Высокий срок службы уплотнительных элементов и высокая плотность перекрытия потока.
  • Возможна комплектация регулятора температуры RT 122 LDM присоединительными элементами с внутренней резьбой, фланцами или концами под приварку.
  • Дроссельная система в регуляторах RT 122 выполнена из высококачественной легированной стали, что позволяет применять их не только в инженерных системах зданий, но и в системах с особыми свойствами рабочей среды.
  • Допускается монтаж на трубопровод в произвольном положении кроме положения когда привод находится над клапаном, при этом направление течения теплоносителя должно совпадать с направлением стрелки на корпусе регулятора RT.
  • Технические характеристики

    DN - номинальный диаметр, мм.

    L - присоединительный размер по оси трубопровода, мм.

    dT - диапазон поддерживаемых регулятором температур, °C.

    dPmax - максимальный перепад давлений на регуляторе, бар.

    Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на автоматическом регуляторе температуры составит 1 бар.

    DN
    мм

    Kvs
    м³/ч

    dPmax
    бар

    L
    мм

    dT
    °C

    15

    0,16
    0,25
    0,40
    0,63
    1,00
    1,60
    2,50
    4,00

    25

    146

    0 - 35
    25 - 70
    40 - 100
    50 - 120

    20

    6,3

    25

    149

    0 - 35
    25 - 70
    40 - 100
    50 - 120

    25

    10,0

    25

    160

    0 - 35
    25 - 70
    40 - 100
    50 - 120

    32

    16,0

    25

    193

    0 - 35
    25 - 70
    40 - 100
    50 - 120

    40

    25,0

    25

    207

    0 - 35
    25 - 70
    40 - 100
    50 - 120

    50

    40,0

    25

    233

    0 - 35
    25 - 70
    40 - 100
    50 - 120
