Паяный пластинчатый теплообменник Alfa Laval


Что такое паяный пластинчатый теплообменник

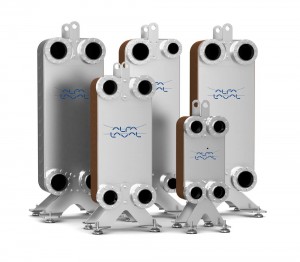

паяный пластинчатый теплообменник Alfa Laval

Паяный пластинчатый теплообменник, устроен следующим образом. Паяный пластинчатый теплообменник состоит из: пакета пластин, спаянных между собой медью, или в отдельных случаях никелем или молибденом.

Количество пластин должно быть такое, чтоб обеспечить необходимую площадь теплопередачи при заданном гидравлическом сопротивлении. Подключения в паяном пластинчатом теплообменнике для подвода теплоносителя, как правило подводится с лицевой стороны. В отдельных случаях, теплоноситель может подводиться с двух сторон.

Широкий диапазон областей применения паяных теплообменников Alfa Laval

ППТО имеют много достоинств. Использование технологии пайки твердым припоем устраняет необходимость применения уплотнительных прокладок и толстых опорных пластин. Покрывающая контактную поверхность медная пленка расплавляется и обеспечивает соединение пластин из нержавеющей стали в процессе нагрева до точки плавления. Базовая конструкция ППТО Альфа Лаваль, доведенная с годами до совершенства, обладает высокой усталостной прочностью к циклическому воздействию давления и температуры в широком диапазоне областей применения. Оборудование Альфа Лаваль во всем мире выбирают благодаря высокой надежности и экономической эффективности. паяный пластинчатый теплообменник Alfa Laval Для каждого отдельного случая применения ППТО возможен подбор оптимального решения. Представлены ППТО, предназначенные для установки в системах вентиляции, кондиционирования и отопления. Выбор вариантов конструктивного исполнения достаточно велик. Достижение оптимального результата при решении любой задачи возможно за счет создания различных комбинаций пластин определенного типоразмера. Паяные ПТО могут поставляться в одно-, двух- или многопроходном исполнении, с различными соединительными патрубками, расположенными в разных местах.

Контрольные испытания теплообменников

С целью обеспечения высочайшего качества каждый ППТО проходит испытания на герметичность и на наличие течи, и оборудование Альфа Лаваль имеет аттестацию всех необходимых органов сертификации.

Стойкие к усталостным нагрузкам

Являясь мировым лидером в произ-водстве ППТ, Альфа Лаваль накопила огромный опыт в создании теплообменников, обладающих способностью выдерживать усталостные нагрузки от давления и температуры. В результате длительных научных и опытно-конструкторских разработок и обширной программы испытаний была создана уникальная запатентованная технология, благодаря которой появилась инновационная конструкция – прочный паяный пластинчатый теплообменник Альфа Лаваль, уникальный в своем роде.

паяный пластинчатый теплообменник Alfa Laval

Широкий ассортимент решений Alfa Laval

Паяные пластинчатые теплообменники Альфа Лаваль выпускаются в широком диапазоне размеров и мощностей. Имеются различные образцы пластин и патрубков для многочисленных применений. Паяный пластинчатый теплообменник – это одноходовая, двухходовая или многоходовая конструкция. Из представленных моделей пластин Вы сможете выбрать необходимую для Вашего конкретного применения и с требуемыми техническими характеристиками. Выбор за Вами!

Варианты разработок паяных теплообмеников

Теплообменники Альфа Лаваль – это большое разнообразие конструктивных решений. Паяные пластинчатые теплообменники могут представлять собой одноходовое, двухходовое и многоходовое устройство. Имеется широкий выбор патрубков, которые могут располагаться в заданных местах. Компания Альфа Лаваль предлагает широкий спектр стандартных моделей паяных пластинчатых теплообменников, специально изготовленных для применения в системах отопления, горячего водоснабжения, вентиляции и кондиционирования воздуха. При необходимости могут быть предложены оригинальные разработки, согласно требованиям заказчика.

паяный пластинчатый теплообменник Alfa Laval

Направление потоков в пластинчатых теплообменниках

Основной принцип потока в паяном пластинчатом теплообменнике для использования в системах отопления, горячего водоснабжения, вентиляции и кондиционирования воздуха – это параллельный противоток для достижения наибольшей эффективности процесса теплопередачи. В стандартной одноходовой конструкции все патрубки расположены на одной стороне теплообменника, что облегчает процесс установки оборудования.

Предотвращение смешивания жидкостей

В тех случаях, когда по правилам эксплуатации или по иным причинам требуется повышенная безопасность, мы рекомендуем использовать патен-тованные конструкции паяных теплообменников с двойными стенками. В этом случае две среды отделяются одна от другой двойной пластиной из нержавеющей стали. Внутренняя протечка будет сразу заметна, так как возникает внешняя течь, при этом смешения рабочих жидкостей не произойдет.

паяный пластинчатый теплообменник Alfa Laval

Применение паяных пластинчатых теплообменников Alfa Laval

Паяные пластинчатые теплообменники широко используются во всех типах систем тепло- и холодоснабжения, требующих удобства, надежности и безопасности. Теплоснабжение и холодоснабжение – это в большинстве случаев создание комфортной среды в помещении – дома, на работе или в общественном месте. Кроме того, теплообменники применяются в системах горячего водоснабжения, для подогрева воды в бассейнах, для обогрева теплиц и т. д.

Местное и централизованное холодоснабжение

Холодоснабжение подразделяется на местное и централизованное. В системах местного холодоснабжения источник холода обычно находится в здании; в его роли обычно выступает холодильная установка, сухой жидкостный охладитель или естественное охлаждение. Холод от исходной воды передается внутренней системе здания через теплообменник. При централизованном холодоснабжении используется один источник для подачи холода на несколько зданий. В этом случае налицо финансовые и экологические преимущества. Паяные пластинчатые теплообменники могут найти свое применение во всех системах холодоснабжения.

Инструкция по монтажу паяных теплообменников

При применении в системах отопления, горячего водоснабжения, вентиляции и кондиционирования воздуха с точки зрения паяный пластинчатый теплообменник Alfa Laval большей эффективности рекомендуется установить теплообменник так, чтобы обеспечить противоток жидкостей внутри него. Если не происходит смены фазы (испарение/конденсация), то не важно, установлен ли теплообменник вертикально или горизонтально. Если по какойлибо причине потребуется слив жидкостей, примите это во внимание при монтаже теплообменника. Теплообменник может быть закреплен на кронштейнах или установлен на опорах, предоставляемых компанией Альфа Лаваль. Важно свести к минимуму вибрации или пульсации, которые могут передаваться от трубопроводов. Использование гибких вставок – один из способов такой изоляции.

Эксплуатация

Чтобы не подвергать систему воздействию гидравлических ударов, следует поддерживать необходимую температуру только плавным регулированием расхода. Поэтому важно избежать применения быстро закрывающихся клапанов, если только протяженность контуров системы не является значительной. Любые проблемы, связанные с эффективностью работы теплообменника, могут быть вызваны изменением температурных условий, расхода жидкости или загрязнением.

Техническое обслуживание

Теплопередача пластин может быть серьезно снижена вследствие образования различного вида отложений на их поверхности. Несмотря на то, что высокотурбулентный поток препятствует образованию отложений, он не может полностью предотвратить загрязнение. Моечная машина CIP может легко и эффективно удалить кальциевые отложения и другие виды накипи с поверхности пластин.

Габариты паяных теплообменников Alfa Laval

Габариты теплообменников Alfa Laval

Габариты теплообменников Alfa Laval

Габариты теплообменников Alfa Laval

Складские модели Alfa Laval

На складах Alfa Laval помимо моделей малой мощности, постоянно поддерживаются в наличии ниже перечисленные модели теплообменников, что обеспечивает быстрый срок поставки данных аппаратов:

CB14-10 (A21, A21)
CB14-14 (A21, A21)
CB14-20 (A21, A21)
CB14-30 (A21, A21)
CB14-40 (A21, A21)
CB27-10H (V22,V24)
CB27-18H (V22,V24)
CB27-24H (V22,V24)
CB27-34H (V22,V24)
CB27-50H (V22,V24)
CB27-70H (V22,V24)
CB27-100H (V22,V24)
CB27-120H (V22,V24)
CB52-10H (V22, V24)
CB52-20H (V22, V24)
CB52-30H (V22, V24)
CB52-40H (V22, V24)
CB52-50H (V22, V24)
CB52-60H (V22, V24)
CB52-80H (V22, V24)
CB52-100H (V22, V24)
CB52-10M (V22, V24)
CB52-20M (V22, V24)
CB52-30M (V22, V24)
CB52-40M (V22, V24)
CB52-50M (V22, V24)
CB52-60M (V22, V24)
CB52-80M (V22, V24)
CB52-100M (V22, V24)
CB52-10L (V22,V24)
CB52-20L (V22,V24)
CB52-30L (V22,V24)
CB52-40L (V22,V24)
CB52-50L (V22,V24)
CB52-60L (V22,V24)
CB52-80L (V22,V24)
CB52-100L (V22,V24)
CB76-20H (B23, B23)
CB76-30H (B23, B23)
CB76-40H (B23, B23)
CB76-50H (B23, B23)
CB76-60H (B23, B23)
CB76-70H (B23, B23)
CB76-80H (B23, B23)
CB76-90H (B23, B23)
CB76-100H (B23, B23)
CB76-110H (B23, B23)
CB76-120H (B23, B23)
CB76-130H (B23, B23)
CB76-40H
CB76-60H
CB76-80H
CB76-100H
CB76-120H
CB76-140H
CB76-20M (B23,B23)
CB76-30M (B23,B23)
CB76-40M (B23,B23)
CB76-50M (B23,B23)
CB76-60M (B23,B23)
CB76-70M (B23,B23)
CB76-80M (B23,B23)
CB76-90M (B23,B23)
CB76-100M (B23,B23)
CB76-110M (B23,B23)
CB76-120M (B23,B23)
CB76-130M (B23,B23)
CB76-20L (B23,B23)
CB76-30L (B23,B23)
CB76-40L (B23,B23)
CB76-50L (B23,B23)
CB76-60L (B23,B23)
CB76-70L (B23,B23)
CB76-80L (B23,B23)
CB76-90L (B23,B23)
CB76-100L (B23,B23)
CB76-110L (B23,B23)
CB76-120L (B23,B23)
CB76-130L (B23,B23)
CB77-70H (B23, B25)
CB77-90H (B23, B25)
CB77-100H (B23, B25)
CB77-110H (B23, B25)
CB77-120H (B23, B25)
CB77-130H (B23, B25)
CB77-140H (B23, B25)
CB77-150H (B23, B25)
CB77-50M (B23, B25)
CB77-70M (B23, B25)
CB77-90M (B23, B25)
CB77-20L (B23,J25)
CB77-30L (B23,J25)
CB77-40L (B23,J25)
CB77-50L (B23,J25)
CB77-60L (B23,J25)
CB77-70L (B23,J25)
CB77-80L (B23,J25)
CB77-90L (B23,J25)
CB77-100L (B23,J25)
CB77-110L (B23,J25)
CB77-120L (B23,J25)
CB77-130L (B23,J25)
CBH16-9H
CBH16-13H
CBH16-25H
CBH16-35H
CBH16-41H
CB30-10H (V22,V24)
CB30-18H (V22,V24)
CB30-24H (V22,V24)
CB30-34H (V22,V24)
CB30-50H (V22,V24)
CB30-70H (V22,V24)
CB30-100H (V22,V24)
CB30-120H (V22,V24)
CB60-10H (V22, V24)
CB60-20H (V22, V24)
CB60-30H (V22, V24)
CB60-40H (V22, V24)
CB60-50H (V22, V24)
CB60-60H (V22, V24)
CB60-80H (V22, V24)
CB60-100H (V22, V24)
CB60-30M (V22, V24)
CB60-40M (V22, V24)
CB60-50M (V22, V24)
CB60-60M (V22, V24)
CB60-80M (V22, V24)
CB60-100M (V22, V24)
CB60-30L (V22, V24)
CB60-40L (V22, V24)
CB60-50L (V22, V24)
CB60-60L (V22, V24)
CB60-80L (V22, V24)
CB60-100L (V22, V24)
CB110-16H (B23, B23)
CB110-20H (B23, B23)
CB110-24H (B23, B23)
CB110-30H (B23, B23)
CB110-38H (B23, B23)
CB110-46H (B23, B23)
CB110-54H (B23, B23)
CB110-64H (B23, B23)
CB110-76H (B23, B23)
CB110-90H (B23, B23)
CB110-120H (B23, B23)
CB112-30L
CB112-46L
CB112-64L
CB112-76L
CB112-90L
CB112-120L
CB110-16M (B23, B23)
CB110-20M (B23, B23)
CB110-24M (B23, B23)
CB110-30M (B23, B23)
CB110-38M (B23, B23)
CB110-46M (B23, B23)
CB110-54M (B23, B23)
CB110-64M (B23, B23)
CB110-76M (B23, B23)
CB110-90M (B23, B23)
CB110-120M (B23, B23)
CB110-16L (B23, B23)
CB110-20L (В23, B23)
CB110-24L (В23, B23)
CB110-30L (В23, B23)
CB110-38L (В23, B23)
CB110-46L (В23, B23)
CB110-54L (В23, B23)
CB110-64L (В23, B23)
CB110-76L (В23, B23)
CB110-90L (В23, B23)
CB110-120L (В23, B23)
CB110-54H (В23,О4)
CB110-70H (В23,О4)
CB110-76H (В23,О4)
CB110-82H (В23,О4)
CB110-94H (В23,О4)
CB110-100H (В23,О4)
CB110-112H (В23,О4)
CB110-120H (В23,О4)
CB110-38M (В23,О4)
CB110-54M (В23,О4)
CB110-70M (В23,О4)
CB110-16L (В23, О5)
CB110-20L (В23, О5)
CB110-24L (В23, О5)
CB110-30L (В23, О5)
CB110-38L (В23, О5)
CB110-46L (В23, О5)
CB110-54L (В23, О5)
CB110-64L (В23, О5)
CB110-76L (В23, О5)
CB110-90L (В23, О5)
CB110-120L (В23, О5)
