регулятор давления пара пилотного типа Armstrong gp2000

Регуляторы давления пара пилотного типа Armstrong GP2000

Редукционные клапаны с внешним управлением GP-2000 Для паровых систем GP-2000 — это высокоэффективный редукционный клапан с внешним управлением, предназначенный для установок большого объема. Обычно он используется в устройствах, работающих с перерывами: например, в теплообменниках, паровых спиралях, вращающихся сушилках, технологическом оборудовании и нагревательных системах. Благодаря диапазону изменений регулируемой величины 20:1 и высокому значению Cv GP-2000 отличается надежностью и точностью (+/–1% от настроечного давления, от 5% до 100% тока) и возможностью длительной и бесперебойной работы. Рабочие детали из закаленной стали можно заменить в процессе эксплуатации. GP-2000 снабжен одним седлом для работы с закрытым концом. В продаже есть соединения NPT (1/2"–2") (15–50 мм) и фланцевые соединения размером 2"–6" (50–150 мм).

Описание:

Рабочая среда — пар.

Преимущества:

Высокая производительность. В регуляторе GP-2000 используются управляющий клапан и двойные мембраны. Увеличенная за счет этого площадь мембраны может открывать главный клапан большего сечения, позволяя повысить пропускную способность относительно DN трубопровода.

Широкий диапазон применения.

Мембраны регулятора GP-2000 более чувствительны к изменениям давления. Более высокая точность достигается благодаря расположению импульсной трубки за выходом регулятора, где поток среды имеет меньше возмущений. Этот регулятор также позволяет гибко его использовать в сочетании c различными типами управляющих клапанов (с задатчиками, работающими от давления, температуры или пневмосигнала, с электромагнитными клапанами или с их комбинациями).

регулятор давления пара armstrong gp 2000

GP-2000. С опцией вкл/выкл – для работы под паром

Внешние вспомогательные электромагнитные клапаны Опция включения/выключения GP-2000 позволяет дистанционно выключать регуляторы давления. Она представляет собой функцию автоматического выключения при отсутствии питания, выключение при достижении заданного давления, температуры и или уровня рабочей жидкости. Эта опция может поставляться дополнительно либо включается в комплект любого регулятора серии GP-2000.

Регулятор GP-2000 рассчитан на максимальное давление 10 бари и максимальную температуру 186 °C. Напряжение: стандартно 220В. Поставляется с нормально открытыми или нормально закрытыми электромагнитными клапанами.

Опция неэлектрического контроля градиента (Между давлением воды и давлением пара) Регулятор GP-2000W1P надежно обеспечивает безопасное отключение пара при внезапном или быстром падении давления воды в пароводяном теплообменнике при постоянном давлении пара. В отличие от опционального электромагнитного клапана, перекрывающего поток пара при падении давления ниже заданного значения, регулятор GP-2000W1P все время поддерживает постоянное давление пара до тех пор, пока падение давление воды не опустится настолько, что окажется в пределах 0,2 бари от давления пара. При более низком давлении воды давление пара исчезнет, поэтому необходимо поддерживать разницу 0,2 бари. Таким образом, теплообменник вырабатывает горячую воду даже при низком давлении воды и гарантирует достаточное рабочее давление пара до тех пор пока давление воды не станет менее, чем на 0,2 бар выше давления пара.

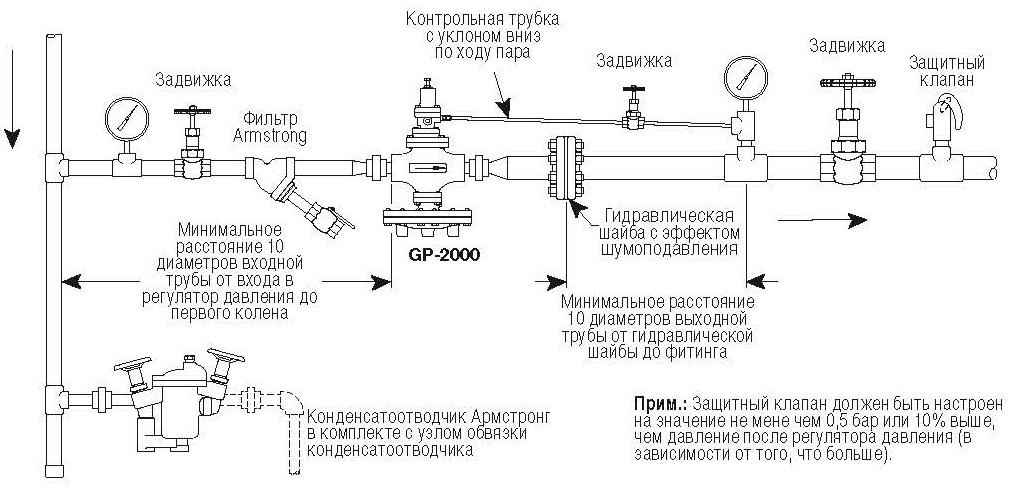

Одноступенчатое редуцирование давления - схема установки клапана:

схема подключения пилотного регулятора давления пара

Двухступенчатое редуцирование давления - схема установки клапана:

схема подключения пилотного регулятора давления пара

Одним из самых удачных примеров пилотного клапана является GP-2000

Преимущества пилотного регулятора GP-2000:

В регуляторе GP-2000 используются управляющий клапан и двойные мембраны. Увеличенная за счет этого площадь мембраны может открывать главный клапан большего сечения, позволяя повысить пропускную способность относительно DN трубопровода. Широкий диапазон применения. Мембраны регулятора GP-2000 более чувствительны к изменениям давления. Более высокая точность достигается благодаря расположению импульсной трубки за выходом регулятора, где поток среды имеет меньше возмущений. Этот регулятор также позволяет гибко его использовать в сочетании c различными типами управляющих клапанов (с задатчиками, работающими от давления, температуры или пневмосигнала, с электромагнитными клапанами или с их комбинациями).


Примеры поставленяемого оборудования

Примеры теплообменников, насосов, регулирующих клапанов, тепловых пунктов, насосных станций, автоматики для пароконденсатных систем



Мы полнстью комплектуем оборудованием тепловые пункты, насосные станции, пароконденсатные системы


Обращайтесь к нам за профессиональным подбором оборудования

Наш специалисты имеют опыт рационального подбора и использования оборудования.
